半导体金属材料是半导体制造中不可或缺的关键要素，它们不仅是芯片互连的“血管”，更是决定器件性能与可靠性的核心。本文系统梳理半导体金属材料的分类、应用与挑战，并展望未来发展趋势。
一、什么是半导体金属材料？
在半导体工业中，“金属材料”并非仅指纯金属，而是包括纯金属（如铜、铝、钨、钛）、合金（如钛钨合金）以及金属化合物（如氮化钽、硅化钨）。它们在导电性上介于导体与绝缘体之间调控，承担着互连、阻挡层、种子层、电极、接触和封装等多重角色。

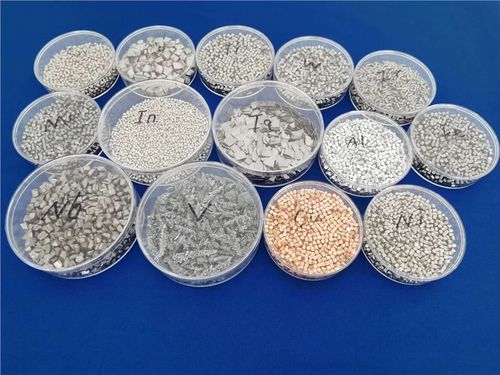

与传统的结构金属不同，半导体金属材料必须满足严苛的纯度（通常99.999%以上）、极低的杂质扩散、良好的热稳定性以及与介电材料的兼容性。
二、核心半导体金属材料分类与应用
1. 互连金属：铜与铝的迭代
早期芯片采用铝作为互连金属，因其易沉积、与硅附着力好。但随着特征尺寸缩小，铝的电阻和电迁移问题凸显，铜在130nm节点后成为主流。铜的电阻率更低（1.68 μΩ·cm），抗电迁移能力更强，但需阻挡层防止铜扩散入硅。
2. 阻挡层与衬垫层：钛、钽、钨、氮化物
为防止铜或铝向介质层扩散，需沉积阻挡层，常用材料有钛（Ti）、氮化钛（TiN）、钽（Ta）、氮化钽（TaN）、钨（W）。它们还能改善金属与介质的附着力。
3. 接触与通孔填充：钨的统治
钨（W）因其出色的填孔能力和热稳定性，常用于源漏接触与通孔填充。化学气相沉积（CVD）钨工艺是标准制程。
4. 栅极与电极：多晶硅到金属栅
传统多晶硅栅极在45nm以下遇到耗尽与电阻问题，High-k/金属栅（HKMG）技术引入氮化钛、氮化钽、钨等金属栅。化合物半导体（如GaN、SiC）器件中的欧姆接触常用钛/铝/镍/金等多层金属。
5. 封装与焊接：锡基合金、金锡、铜柱
封装环节中，焊料（如SnAgCu）、凸点下金属（UBM）、铜柱（Cu Pillar）等金属材料决定了电气与机械可靠性。
三、关键性能要求
- 低电阻率：降低RC延迟，提高芯片速度。
- 抗电迁移：在电流密度>10^5 A/cm²下保持稳定。
- 热稳定性：经历400°C以上退火不失效。
- 附着力与应力控制：避免分层或裂纹。
- 与介质兼容：不引起低k介质的性能退化。已常关注'）。
四、制备工艺一览
- 物理气相沉积（PVD）：溅射铜、钛、钽等。
- 化学气相沉积（CVD）：钨、氮化钛等。
- 原子层沉积（ALD）：超薄阻挡层，如氮化钽、氮化钛。
- 电镀：铜大马士革工艺中的铜填充。
五、挑战与前沿趋势
- 铜互连的极限：当线宽接近10nm，铜的电阻率因表面散射和晶界散射急剧上升。为此，研究者探索钴（Co）、钌（Ru）、钼（Mo）等替代金属。
- 二维材料金属接触：石墨烯、二硫化钼等二维半导体需要低功函数金属（如铋、钛）或边缘接触。
- 纳米孪晶铜：通过特殊电镀获得高密度孪晶，提升抗电迁移能力。
- 金属间化合物与阻挡层工程：如Mn基自形成阻挡层，简化工艺。
- 先进封装对金属的需求：混合键合（Hybrid Bonding）需要铜-铜直接键合，对表面平整度和洁净度要求极高。
六、
半导体金属材料虽不似硅那般耀眼，却是摩尔定律得以延续的幕后功臣。从铝到铜，从钨到钴钌，每一次材料革新都推动着芯片性能的飞跃。随着三维集成、异质集成和二维材料的发展，金属材料将继续扮演决定性角色——谁掌握了先进金属化技术，谁就握住了半导体制造的命脉。
未来十年，我们或将见证互连金属的再次换代，以及金属与新型半导体界面工程的全新突破。
